 Nouvelle hélice F5D

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
gregfred974
Admin
avatar

Messages : 1338
Date d'inscription : 12/01/2011
Localisation : FRANCE

MessageSujet: Nouvelle hélice F5D   Sam 26 Mar - 13:09

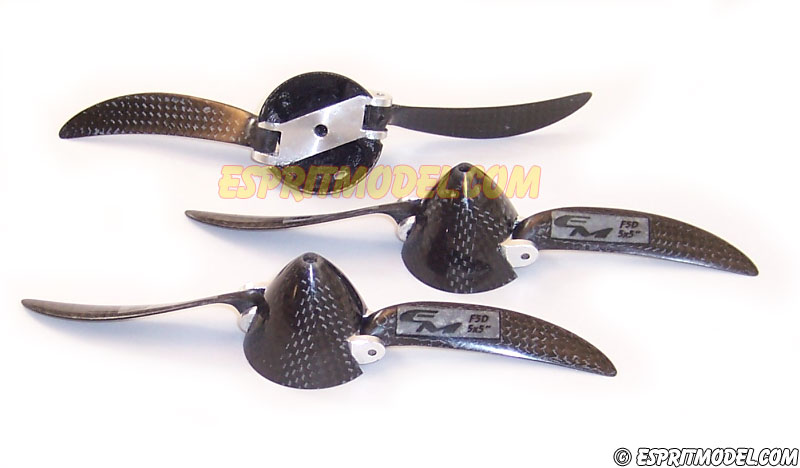

Il y a ESPRIT Model qui distribut des hélices repliables avec cônes pour le F5D! Shocked


Qu'est-ce que t'en pense cricri?
Revenir en haut Aller en bas
http://pylonracingnews.forumpro.fr
christophe64

avatar

Messages : 254
Date d'inscription : 15/01/2011
Age : 40
Localisation : pau

MessageSujet: Re: Nouvelle hélice F5D   Sam 26 Mar - 17:29

c 'est tre tentant fred

mais le seul soucis c'est que l 'on ne peut pas commander que les pales!!!!!!
donc la casse de l 'hélice ca fait cher No
kris
Revenir en haut Aller en bas
matthieu93160



Messages : 9
Date d'inscription : 26/01/2011

MessageSujet: Re: Nouvelle hélice F5D   Dim 27 Mar - 9:54

+1 , moi sur mon flash il me faut un cone de 38mm ... donc je voudrais bien juste les pales . Smile j'espere qu'ils vont les sortir bientot
Revenir en haut Aller en bas
gregfred974
Admin
avatar

Messages : 1338
Date d'inscription : 12/01/2011
Localisation : FRANCE

MessageSujet: Re: Nouvelle hélice F5D   Dim 27 Mar - 10:00

Je pense qu'ils vont sortir les pales uniquement, à voir! Mais bon pour casser une hélice repliable, faut y aller...! tongue
Revenir en haut Aller en bas
http://pylonracingnews.forumpro.fr
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Mar 29 Mar - 22:13

faut les faire soi-même Very Happy
quand t'en pète une, ça fait ch.... mais pas grave : t'as le moule
Revenir en haut Aller en bas
http://www.polyplancomposites.com
christophe64

avatar

Messages : 254
Date d'inscription : 15/01/2011
Age : 40
Localisation : pau

MessageSujet: Re: Nouvelle hélice F5D   Mer 30 Mar - 6:16

beau travail vinc

tu peux nous expliquer rapidement comment tu fais un moule d'helice et quelle dimmension tu as fait tes apc carbon ca peut m'interresser sur les F5D!

merci
kris
Revenir en haut Aller en bas
gregfred974
Admin
avatar

Messages : 1338
Date d'inscription : 12/01/2011
Localisation : FRANCE

MessageSujet: Re: Nouvelle hélice F5D   Mer 30 Mar - 10:50

Oulala!! Tu m'intéresse aussi là!!!!!!!!! What a Face
Revenir en haut Aller en bas
http://pylonracingnews.forumpro.fr
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Mer 30 Mar - 15:54

ben euh!
c'est pas bien difficile!
je dois faire un nouveau moule avec une 4,7x5,5
j'ouvrirais un nouveau post avec photos de chaque étape

j'peux déjà donner les premiers besoins
-mastic polyuréthane "aesy max"
-plastiline souple voire très souple (n°40 ou 50)
-cire calibrée (0,5mm)
-cire de démoulage (tr104 ou MGH16)

pour info: la 4,7 x4,7, nous l'avons faite tourner à plus de 50.000tr/mn sur banc...pour voir.....elle n'a pas bronchée
Revenir en haut Aller en bas
http://www.polyplancomposites.com
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Dim 10 Avr - 21:58

j'ai reçu les nouvelles APC 4,75x5,5
voici ma méthode pour les recopier et les refaire en carbone


outillage pour préparer l'hélice
quelques limes aiguilles
du papier abrasif à l'eau 2000
pâte à polir
un stylo pour CD

pendant la préparation de l'hélice, il faut éviter de toucher les faces circulaires surtout celle du dessous (hachurée en bleu sur la photo) sous peine de modier l'assise de l'hélice

Revenir en haut Aller en bas
http://www.polyplancomposites.com
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Dim 10 Avr - 22:18


le mastic EASY MAX d' Axson est un mastic polyuréthane qui adhère parfaitement et durcit en quelques minutes





contrôle de la symétrie


traçage du futur plan de joint
Revenir en haut Aller en bas
http://www.polyplancomposites.com
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Dim 10 Avr - 22:24


application d'un apprêt (ici, apprêt blanc polyuréthane bi-composant)


ponçage à l'eau et polissage à la pâte à polir
Revenir en haut Aller en bas
http://www.polyplancomposites.com
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Dim 10 Avr - 22:48


l'hélice est placée sur une plaque de mélaminé ou (ici un carreau de faïence)
pour faire le plan de joint en plastiline


la plastiline est une pâte à modeler, elle est posée tout doucement pour ne pas déformer les pales
on voit bien le trait bleu du plan de joint à respecter


résultat final du plan de joint
la suite au prochain N°
Revenir en haut Aller en bas
http://www.polyplancomposites.com
christophe64

avatar

Messages : 254
Date d'inscription : 15/01/2011
Age : 40
Localisation : pau

MessageSujet: Re: Nouvelle hélice F5D   Lun 11 Avr - 11:56

salut vinc

joli travail de préparation on reste à l'écoute study


tu as vu une différence de consommation ou de puissance par rapport aux hélices apc normales ou pas

kris
Revenir en haut Aller en bas
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Lun 11 Avr - 14:22

salut Kris,

d'abord c'est la rigidité impressionnante des pales qu'on remarque

niveau fonctionnement sur le même groupe de propulsion :
-moins de bruit
-moins de conso
-régime de rotation plus élevé

en vol ça a l'air d'aller plus vite mais nous n'avons jamais fait d'essais avec mesures comparatives
il faudrait que j'achète le GPS avec télémétrie pour mon système Jeti
Revenir en haut Aller en bas
http://www.polyplancomposites.com
christophe64

avatar

Messages : 254
Date d'inscription : 15/01/2011
Age : 40
Localisation : pau

MessageSujet: Re: Nouvelle hélice F5D   Lun 11 Avr - 14:33

on as un systeme d enregistrement de la conso en vol et de la puissance
ca serait cool de les essayer en F5D on tourne la 4.75*4.5 mais si ca consomme moins on dois pouvoir tourner la 4.7*4.7
Revenir en haut Aller en bas
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Mar 12 Avr - 22:20


découpe de bandes de 5mm dans une plaque de cire calibrée 0,5mm
le format de la plaque est de 50 x30cm


la cire se pose comme une bande de scotch (elle est autocollante)
les 5mm de largeur permettent de suivre les contours plus facilement.
l'intérêt de cette opération est de créer par la suite une zone creuse où les excédents de fibre et de résine pourront déborder pendant le moulage des hélices

Revenir en haut Aller en bas
http://www.polyplancomposites.com
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Mar 12 Avr - 22:29


le cirage pour permettre le démoulage
au moins 6 couches


cirage avec de la TR104


lustrage de chaque couche .....faut q'ça brille ! sunny
Revenir en haut Aller en bas
http://www.polyplancomposites.com
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Mar 12 Avr - 22:43


gel-coat epoxy vert pour moule GC2-120
à poser en faisant attention à ne pas laisser une bulle



saupoudrage de fibres broyées (opération pas obligatoire)
(donnera une meilleure accroche)
attendre au moins une heure avant de commencer la pose des épaisseurs de fibres
Revenir en haut Aller en bas
http://www.polyplancomposites.com
R1kacem

avatar

Messages : 52
Date d'inscription : 25/01/2011
Age : 45
Localisation : TOULON

MessageSujet: Re: Nouvelle hélice F5D   Mar 12 Avr - 23:15

c'est du beau travail, mais je procède différemment, car je met un axe dans l'hélice pour retrouver le centre, ou une entretoise du diametre voulu, car j'ai fait des moules comme toi sans axe et lors de la fabrication car après démoulage, c'est impossible de trouver le centre !!! Et ça me sert aussi pour faire des tours de meches carbones sur l'axe pour épaissir au moyeu et pour plus de solidité au serrage,alors depuis je fais comme sur la photo comme ça l'écrou servir aussi à boulonner le tout après fermeture du moule, mais si tu as une astuce je veux bien la connaitre pour trouver le centre après le démoulage merci !!!

kacem

Revenir en haut Aller en bas
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Mer 13 Avr - 7:04

hello, Kacem,
j'ai un peu oublié de rajouter un petit commentaire sur une des photos à la page précédente où l'on voit l'hélice par dessous avec une empreinte parfaitement centrée en forme de cône à 120° (angle d'un forêt)
et je crois qu'on ne peut pas corriger une réponse dès qu'elle a été envoyée sur ce forum

en utilisant une perceuse à colonne et en plaçant l'hélice sur un support adapté, le forêt se centre automatiquement
mais je le repréciserai quand je serai arrivé à cette étape
Revenir en haut Aller en bas
http://www.polyplancomposites.com
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Mer 13 Avr - 7:42


tout est prêt pour la résinage du moule,les tissus pré-découpés, la fibre broyée et la résine
ici, de l'Epolam 2022 ...cette résine de haute performance est plus chère mais la quantité utilisée reste minime (250g) alors pourquoi s'en priver, le moule sera beaucoup plus raide


fibres broyées aux endroits délicats où le tissu pourrait s'écarter du gel-coat et laisser une bulle
les bulles sont interdites surtout dans les premières couches


premières couches en tissu fin (4 couches de sergé 162g/m²)
puis en tissu plus grossier (15 couches de taffetas 280g/m²)
et une dernière en fin juste pour aspect extérieur
soit 5x162 + 15x280 = 5010 => env. 5mm d'épaisseur (~ 1000g/m² pour le tissu de verre = ~ 1mm)


débulleur en action
quand toutes les couches sont posées ....attendre 48h avant la prochaine opération (pas question d'étuve avec un master en plastique, de la plastiline et de la cire qualibrée.....)

à dans deux jours.... Wink
Revenir en haut Aller en bas
http://www.polyplancomposites.com
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Jeu 14 Avr - 22:43


démoulage



on enlève la plastiline mais pas la cire calibrée


pose d'une deuxième cire calibrée
Revenir en haut Aller en bas
http://www.polyplancomposites.com
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Lun 18 Avr - 7:42


mêmes étapes pour la deuxième partie
cirage/lustrage 6 couches
"gel-coat'age"


fibre broyée ou/et fibre coupée


couches tissu de verre

si vous n'avez pas d'étuve, il est nécessaire de ne pas toucher le moule pendant 15jours (à 20° => 13à15j temps moyen nécessaire pour que la résine époxy ne "travaille" plus)
si étuve, après 24h à 20° respectez les t° de montées en chauffe sans dépasser 60°(cire qualibrée)
Revenir en haut Aller en bas
http://www.polyplancomposites.com
gregfred974
Admin
avatar

Messages : 1338
Date d'inscription : 12/01/2011
Localisation : FRANCE

MessageSujet: Re: Nouvelle hélice F5D   Mer 20 Avr - 11:37

Petite question: as-tu exactement le même pas et la même épaisseur que l'originale?

merci encore!
A bientôt
Revenir en haut Aller en bas
http://pylonracingnews.forumpro.fr
vinc30

avatar

Messages : 194
Date d'inscription : 22/01/2011
Localisation : Pujaut 30(à coté d'Avignon)

MessageSujet: Re: Nouvelle hélice F5D   Mer 20 Avr - 15:21

exactement la même chose
mais pour ne pas avoir du "tracking" (une pale plus en avant que l'autre)
comme je l'ai précisé au moment de la préparation de l'hélice, il ne faut surtout pas usiner ou poncer les faces rondes où est fixée l'hélice
et lors de la mise en place sur le carreau, poser la plastiline tout doucement en faisant attention de ne pas soulever un pale (surtout les bouts qui sont relativement souples)

question: y a des photos qui ont disparues à la page précédente, comment modifier une ancienne réponse

@+
vincent
Revenir en haut Aller en bas
http://www.polyplancomposites.com
Contenu sponsorisé




MessageSujet: Re: Nouvelle hélice F5D

Revenir en haut Aller en bas

Nouvelle hélice F5D
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» [R4 1966] Ma nouvelle voiture
» Appel d'offres : Peinture et nouvelle découpe pour les bus.
» Nouvelle FZ6 ou FZ8
» La bonne nouvelle du jour !
» Nouvelle Alfa Romeo "GIULIETTA"

Permission de ce forum:Vous pouvez répondre aux sujets dans ce forum
Turn Left and Go Fast! :: Les news du matériel Pylon Racing-
Poster un nouveau sujet   Répondre au sujetSauter vers:
